Jakie są rodzaje narzędzi diamentowych?

Diamond ma zalety wyjątkowo wysokiej twardości i odporności na zużycie, niskiego współczynnika tarcia, wysokiego modułu sprężystego, wysokiej przewodności cieplnej, niskiego współczynnika rozszerzania cieplnego i niskiego powinowactwa z metali nieżelaznych. Obecnie jest to materiał narzędzi o bardzo wysokiej twardości. Więc jakie są rodzaje narzędzi diamentowych? Podążajmy za redaktorem Zhongyeda, aby rzucić okiem!

Rodzaje narzędzi diamentowych:

Narzędzia diamentowesą podzielone według struktury narzędzia: używane głównie do obracania narzędzi, frezarów, rozwiertków, wiertarki, narzędzi powlekanych i innych niestandardowych narzędzi do formowania.

1. Ostrza diamentów

1. Standardowe ostrza: jednopunktowe ostrza diamentowe są używane głównie do jednopunktowych tokarów diamentowych lub innych precyzyjnych tokarów. Chropowatość powierzchni może osiągnąć RZ0.1-0.05 μM podczas przetwarzania metali nieżelaznych. Ostrza polikrystalicznego diamentu (PCD) są zwykle stosowane w tokarniach, ośrodkach obróbki itp., Głównie do obracania się i nudnego. W porównaniu z tradycyjnymi ostrzami stopowymi można zastosować wyższą prędkość zasilającą i liniową; Życie ostrzy jest również znacznie poprawione w porównaniu z ostrzami z węglików; Jednocześnie wykończenie powierzchni obrabia przetworzonego przez łopatki PCD może w najlepszym razie osiągnąć RA0.2.

2. Niestandarne ostrza: wykorzystywane głównie do niektórych warunków pracy ze złożonymi strukturami, ścisłymi wymaganiami tolerancji i złożonymi procedurami przetwarzania. Zastosowanie niestandardowych ostrzy z polikrystalicznego diamentu z polikrystalicznego diamentu (PCD) może znacznie poprawić wydajność przetwarzania. Jednocześnie użycie struktury zaciśniętej maszynowo może zmniejszyć koszty produkcji.

2. Diamentowe mielenie

Polycrystallin Diamond (PCD) miejskich łopat, z tarczami noża z mieleniem lubfrezowanie nożaW pręty są zwykle używane do mielenia samolotów i kroków. Prędkość liniowa może wynosić nawet 2500-3000 m/min. W porównaniu z ostrzami z węglika, żywotność narzędzia wzrasta o 5-10 razy. Jest to wybór nieżelaznego metalowego mielenia powierzchniowego, takiego jak głowice cylindrów aluminium aluminium aluminium, pudełka motocyklowe i płaszczyzny pleśni! Wskaźnik ceny jest bardzo odpowiedni.

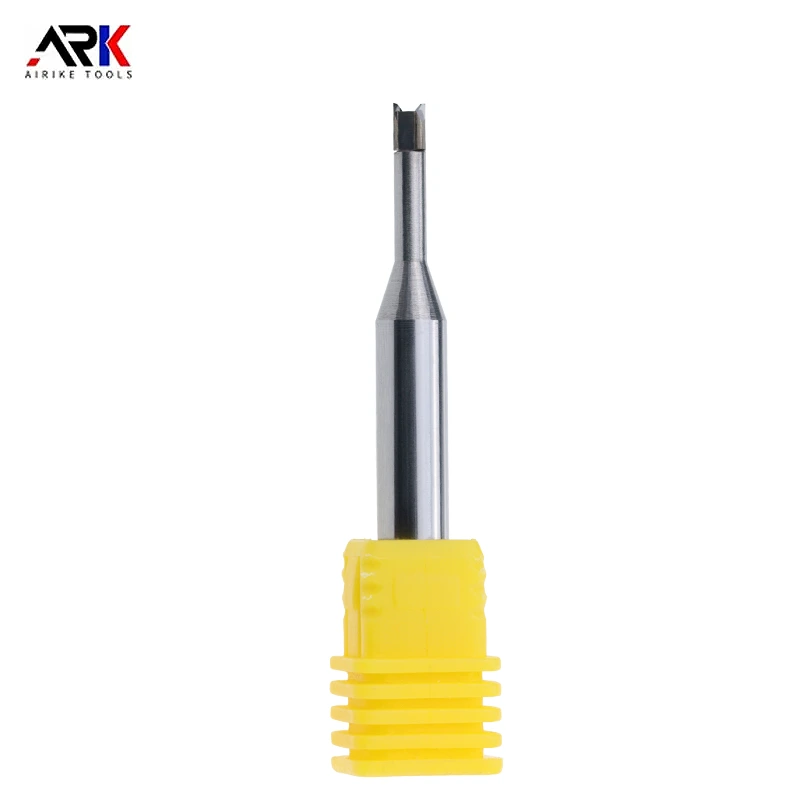

3. Diamentowy frezowanie prętów

Frez z diamentowymi frezami są podzielone na nożyce z młynami z pojedynczych kryształów diamentów i nożyce z frez z diamentu polikrystalicznego (PCD).

Polycrystalline Diamond Frezy frezowanie prętów są podzielone na dwa typy. Jednym z nich jest noża mielenia, które można użyć do penetracji powierzchni obrabiania pionowo wzdłuż osi. W przypadku obróbek przypominających mielenie wydajność zostanie znacznie poprawiona. Drugi to nóżka z mieleń nietrwania. Ten rodzaj frezarki na ogół przecina promieniowanie do przedmiotu obrabianego, a szefowie, stopnie, powierzchnie i inne części poprzez programowanie CNC.

4. Diamond Rozewoner

Diamond Rozwiertak, ogólnie w oparciu o wielkość średnicy, wykorzystuje matrycę stopową lub matrycę stalową, a liczba krawędzi tnąca wynosi 2 lub więcej.

Ten rodzaj narzędzia jest używany głównie do przetwarzania otworów o ścisłych wymaganiach tolerancji i wymagań dotyczących wysokiego wykończenia. Zarówno przez otwory, jak i otwory ślepy mogą być przetwarzane. Wykończenie otworów przetwarzanych przez tego typu narzędzie może sięgnąć do RA0.1.

5. Diamentowe bity

Diament polikrystaliczny (PCD)Wiertarki są na ogół wykonane ze stopu lub stalowych podłoża zgodnie z średnicą. Diament polikrystaliczny (PCD) wiertnica wierci otwory bezpośrednio na przedmiotie. Nie ma dziury w samym miejscu obrabianym, a wymagania precyzyjne nie są wysokie. Biegi wiertarki PCD są odpowiednie tylko do sprzętu do obróbki środkowej.

Biegi wiertarki polikrystalicznego diamentu (PCD) obejmują głównie: bity wiertarki rozszerzające otwór PCD, bity wiertarki PCD, bity wierteł skrętu PCD, bity wiertła z płaskim dnem PCD itp.

6. Narzędzia pokryte diamentami

Narzędzia powlekane diamentami wykorzystują metodę CVD do bezpośredniego odkładania folii diamentowej 1-25 μm na podłożu, takim jak cementowany węgiel lub ceramika. Mogą być używane do narzędzi o złożonych kształtach geometrycznych i są idealnymi narzędziami do przetwarzania materiałów trudnych do przetwarzania.

Rodzaje narzędzi odpowiednie do powłoki: łopatki, frezowanie, bity wiertnicze, rozwiertaki, formowanie futrów itp.

7. Narzędzie do formowania diamentów

Diament polikrystaliczny (PCD)Narzędzie do tworzenia należy do narzędzia obrotowego. Jego zaletą jest wysoka wydajność przetwarzania. Może jednocześnie wymowować wiele otworów stopniowych i zapewnić stosunkowo dokładne tolerancje geometryczne. Jest on podzielony na dwa typy zgodnie z różnymi metodami przetwarzania. Jednym z nich jest przetwarzanie osiowe i jednorazowe; Drugi to programowanie CNC i przetwarzanie trajektorii. Uchwyt narzędzi ma uchwyt BT, uchwyt HSK, prosty uchwyt itp.

Powyższe rodzaje narzędzi diamentowych są udostępniane tutaj. Istnieje wiele rodzajów narzędzi diamentowych o znacznych różnicach wydajności. Istnieją również duże różnice w strukturze, metodzie przygotowania i polu zastosowania różnych rodzajów narzędzi diamentowych.
